Como hacer tu propio Panel de leds con CHIP COB


Hola amigos de Bilbao Seeds y el Blog Aprende autocultivo en esta ocasión vamos a enseñaros como hacer un panel de led COB de 50w y directos a 220v.
-Para esquejes y germinar semillas con 1 chip de 50w COB se pueden usar para armarios pequeños, para ponerlo encima de un propagador, o incluso para 1 planta automática o mantener 1 madre pequeña)
EJEMPLOS DE FUNCIONAMIENTO 1 LED:
(SEMILLAS GERMINADAS CON 50w Led )
EJEMPLOS DE FUNCIONAMIENTO 4 LED:
-En crecimiento con 4 Chip de 50w mínimo para armario de 1m2, también podemos poner mas potencia para un crecimiento mas rápido, con 2 Chip de 50w para armario de 50x50
(FOTO PLANTAS EN CRECIMIENTO 2 x 50W led FOTO ARRIBA)

EJEMPLOS DE FUNCIONAMIENTO 6 LED:
-En la floración usamos 6 Chip de 50w para un armario de 1m2 podemos poner mas Chips para aumentar la producción pero si queremos un bajo consumo con 6 chip de 50w florecen perfectamente.

(PLANTA FLORECIENDO BAJO 6 CHIP COB 50W FOTO ARRIBA)

NOTA: También hay leds Chip cob de otros espectros de luz los blancos 4800k valen para crecimiento y germinar, y los amarillos 3300k valen para floración. Nosotros RECOMENDAMOS los Full Spectrum que dan luz rosa y están diseñados para las plantas.
También si tienes leds y quieres aprovecharlos puedes combinar amarillos y rosas para la floración y usar blancos para crecimiento y germinar.

MATERIALES QUE VAMOS A UTILIZAR:
-Pasta para soldar mas fácil (no hace falta pero facilita la tarea)













-Estañador.













-Estaño.














-Leds COB 50W 220v (Se pueden utilizar otros chip de potencia a  110v depende de lo que tengamos en casa, No recomendamos los de 100W por que se calientan el doble y necesitan un disipador de aluminio mucho mas grande y se funden con mas facilidad)
Tambien hay Chips de 100W pero los estuvimos testando y al generar mas calor se funden con mas facilidad y son 3 veces mas caros...






RECOMENDAMOS: Comprar chips de repuesto por que un fallo en la soldadura puede fundir el chip y aparte que si se funde no tenemos que esperar un mes a que llegue de china el repuesto para cambiarlo por otro... si se funde un led los demás siguen funcionando, aprovecharemos las horas de apagado para reparar el chip afectado.








-Ventilador CPU a 12v + Disipador de aluminio





Vale de cualquier pc hay muchos modelos, lo mas importante es que disipe el calor del chip para que no se queme y pueda soportar altas temperaturas, los chip pueden funcionar sin el disipador y ventilador pero para usarlos durante 12 o 18 horas seguidas sin el ventilador se acaban fundiendo también se pueden usar solo con disipador de aluminio pero tiene que ser un disipador grande y suelen ser muy caros










Pasta térmica de CPU: Es para que el chip y el aluminio disipen mejor el calor.

RECOMENDAMOS: Cualquier marca hay muchas pastas térmicas para esta función no hace falta que compremos la mas cara.


Alambre cubierto de plástico: en las tiendas de jardín los puedes encontrar
RECOMENDAMOS: no usar alambre sin plástico por posibles cortocircuitos
Si podemos poner tornillos mejor, nosotros usamos alambre por que es mas fácil a la hora de reemplazarlos en caso de tener que sustituir un chip.
Tapper plástico 60x60x15 mas o menos para 6 chip y 1m2 de cobertura
RECOMENDAMOS: Hay muchas medidas de tapper y es a elección... la única función es sujetar los leds y evitar golpes y proteger los led puede ser de otros materiales aprovechar la carcasa de una vieja lampara de fluorescentes...

EJEMPLOS DE PANEL CASERO:
Antiguo reflector de fluorescente con cristaltapper de plastico 2 chips 60cm x 60cm x 10cm de metal 6 chips1 chip atado con alambre

En esta foto vemos dos led cada uno de 50w instalados en carcasas antiguas de fluorescentes con cristal termico que vienen muy bien para las salpicaduras de agua
En esta foto vemos dos leds cada carcasa tiene 1 chip de 50w instalados en carcasas antiguas de fluorescentes con cristal térmico que vienen muy bien para las salpicaduras de agua


Cable: para los ventiladores no hace falta un cable muy gordo pero para los led es recomendable un cable que soporte los 220v como el azul de la foto

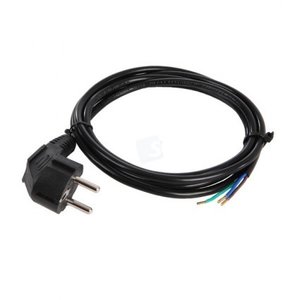

Cable para enchufe:

TRANSFORMADOR de 220v a 12v: Los hay de muchas formas lo importante es que sea de 220v a 12v el cable negro suele ser el negativo CUIDADO de no poner los polos al revés o podemos causar daños a los ventiladores o al transformador.


MONTANDO EL PANEL:

Empezaremos soldando con estañador y estaño con mucho cuidado de no sobrecalentar el chip tiene que quedar mas o menos como en la foto estos cables van directos a 220v si ponemos mas de un chip van unidos los de la L con la L todos juntos y los de la N Con la N se pueden unir a una regleta aunque recomiendo soldar todos los cables para evitar cortocircuitos
En la anterior imagen esta pegado con plástico pero recomendamos tornillos o alambre para agarrar el chip al disipador de aluminio por que se calientan y se desace el plástico y acaba el chip despegando el disipador teniendo problemas que nosotros tuvimos trabajo extra, en medio entre el chip y el aluminio pondremos pasta térmica de las de cpu para pc


este chip va directo a 220v asi que los dos cables azules de la imagen superior van directos a 220v en la imagen L y N.
Para alimentar el ventilador del disipador de cpu  de los chips necesitaremos un transformador a 12 voltios hay muchos tipos de ventiladores y los cables de los antiguos suele ser rojo=positivo y negro=negativo por que la electricidad en 12v hay dos polos + y - y si los ponemos al revés podemos quemar el ventilador y tener que remplazarlo en este caso hay 4 colores el negro siempre es el negativo y de los otros tres el que vale es el amarillo que es el positivo los otros dos los anulamos no valen para nada.

ESQUEMA DE CABLEADO:
Si no entiendes mucho de electricidad pide ayuda a algún amigo no se necesitan muchos conocimientos pero para un panel de 6 chip lleva el mismo esquema pero con mas chip y mas ventiladores.
























AUTOR FOTOS Y TEXTO: JOSE MARIA DIAZ GARCIA (BILBAO SEEDS)
